板式喂料機概述
板式喂料機又稱板喂機、板式給料機，板式喂料機為連續輸送物料機械的一種，用于沿水平或傾斜方向向破碎機、輸送機或其他工作機械連續均勻地配給和轉運物料，適用于大中型水泥廠生產線中松散、塊狀、量大喂料工序，能運送大塊，可在高溫高濕惡劣環境中可靠工作，尤其是對運送大塊、高溫和尖銳的物料，并能在露天和潮濕惡劣的環境下可靠地工作。
板式喂料機(板式給料機)可以分成：
1、輕型板式喂料機系連續給料機械，適用于短距離輸送給料粒度160mm以下的塊狀物料。在礦山、選廠、化工、水泥、建材等部門，廣泛用于從儲料倉往破碎、運輸等機械作均勻連續給料。可水平安裝，也可傾斜安裝，其最大向上傾角20度。一般適應松散密度小于1200kg/m3、塊重小于140kg、溫度350℃以下的物料。
2、中型板式喂料機系間歇給料機械，適用于短距離輸送給料粒度400mm以下的塊狀物料。在礦山、選廠、化工、水泥、建材等部門，廣泛用于從儲料倉往破碎、運輸等機械作均勻間歇給料。可水平安裝，也可傾斜安裝，其最大向上傾角20度。一般適應松散密度小于12400kg/m3、塊重小于500kg、溫度400℃以下的物料。
3、重型板式喂料機是運輸機械的輔助設備，該機在大型選礦廠破碎分級車間及水泥、建材等部門，作為料倉向初級破碎機連續和均勻給料之用，也可用于短距離輸送粒度與比重較大的物料。可水平安裝，也可傾斜安裝，最大傾角12度。為避免物料直接打擊到給料機上，要求料倉不出現卸空狀態。
板式喂料機特點：
1、適用范圍廣。板式喂料機可輸送大塊具有鋒利棱角和對輸送機有強烈磨損性的物料、溫度小于400℃以下的物料、高濕性物料等。
2、布置靈活。板式給料機可左傳動，也可右傳動，可水平輸送物料，也可傾斜輸送物料。其傾斜角在0-30度之間，用戶可根據實際現場選定。
3、牽引鏈條強度高，可作較長距離的輸送。
4、鏈板抗彎強度大，耐沖擊；運行平穩可靠，噪音小。
板式喂料機工作原理：
板式喂料機的動力由傳動裝置的電動機驅動，經減速機減速后，再經安全聯軸器把動力傳到主動軸上。此時，裝在主動軸上的兩個鏈輪就跟軸轉動。另外與頭部、尾部鏈輪相嚙合的兩條鏈條也隨著主動鏈輪和尾輪的轉動而向前移動，鏈板安裝在鏈條上面與鏈條作同步運動。鏈板的作用是承受物料的全部重量，隨著鏈條的移動，鏈板也完成了運送物料的過程。

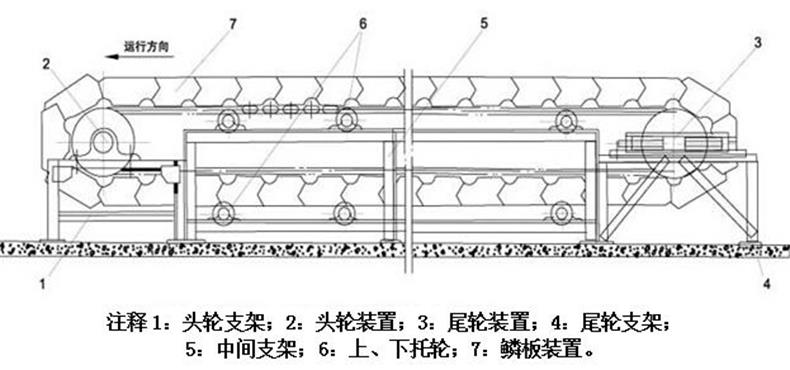

板式喂料機結構：
板式喂料機由五個部分組成：頭部驅動裝置，尾輪裝置，張緊裝置，鏈板裝置和框架。
1.磁頭驅動裝置：磁頭驅動裝置是一種新型的重型板式給紙鏈。 平板裝置動力和傳動部分由電動機，減速器和主動鏈輪裝置組成。 電機采用變頻調速，以滿足過程中調整進給量的要求。 新型重型板式給料機的主動鏈輪裝置使用兩個27齒的鏈輪來驅動兩個履帶鏈和槽板沿履帶運動。
2.尾輪裝置：尾輪裝置是新型重型送板機鏈板裝置的重定向部分。 它由一個尾輪軸，兩個尾輪，軸承等組成。
3.張緊裝置：張緊裝置采用簡單，安全，可靠的蝶形彈簧張緊裝置。
4.鏈板裝置：鏈板裝置由牽引鏈和槽板組成。 牽引鏈采用了耐沖擊，平穩運行且可靠運行的履帶鏈。 槽板是單弧平直板，搭接件，鋼板兩側焊接成肋狀，槽板通過螺栓與牽引鏈固定在一起。
5.機架：機架由機架主體，引擎蓋，圍欄，支撐輥，支撐輥和牽引鏈輪裝置組成。 機架主體由槽鋼，角鋼和鋼板焊接而成。 配備有軌道的上分支軌道支撐鏈板裝置和材料，下分支軌道支撐鏈板裝置。倉庫底部物料接收區的支撐輥和支撐輥布置得密度高，使得板式喂料機可以承受較大的沖擊和重負荷。
